EOAT 框架连接组件
JFP-A60 / A70 / A90 可调角度固定板
JFP-A60 / A70 / A90 可调角度固定板。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

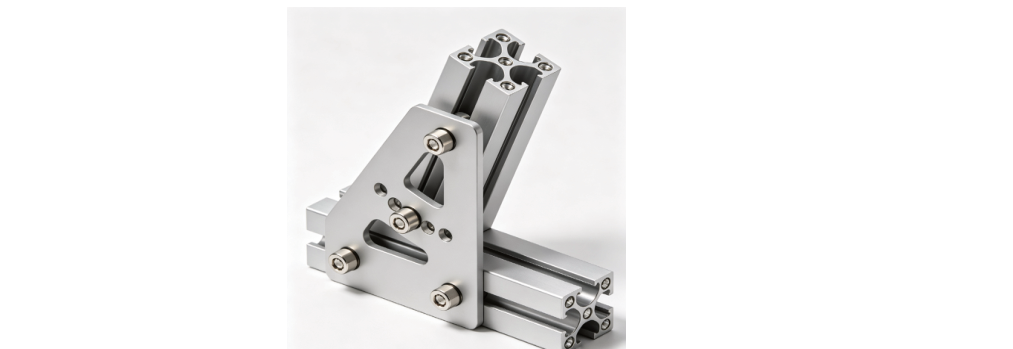

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JFP-A60 | JFP-A90 | JFP-A70 |
|---|---|---|---|
| A (mm) | 60 | 90 | 70 |
| B (mm) | 85 | 95 | 100 |
| C (mm) | 40 | 60 | 50 |
| D (mm) | 10 | 15 | 10 |
| E (mm) | 40 | 50 | 40 |
| F (mm) | 12.5 | 12.5 | 20 |
| G (mm) | 76 | 86 | 90 |
| H (mm) | 12.5 | 12.5 | 20 |
| L (mm) | 25 | 25 | 40 |
| M (mm) | 30° | 30 | 27 |
| T (mm) | 3 | 3 | 3 |
| PEP2510 | ✓ | ✓ | — |
| PEP2518 | ✓ | ✓ | — |
| PEP2525 | ✓ | ✓ | — |
| PEP5025 | ✓ | ✓ | — |
| PEP4040 | — | — | ✓ |
| 螺丝 | JTC-M5L12*4 | JTC-M5L12*5 | JTC-M5L12*4 |
| 双齿平垫 | JTS-M5*4 | JTS-M5*5 | JTS-M5*4 |
| T 型螺母 | JTN-M5P40*2 | JTN-M5P50*1 / JTN-M5P60*1 / JTN-M5*1 | JTN-M5P40*1 / JTN-M5P50*1 |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
