EOAT 框架连接组件
JFP-T T 型固定板
JFP-T T 型固定板。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

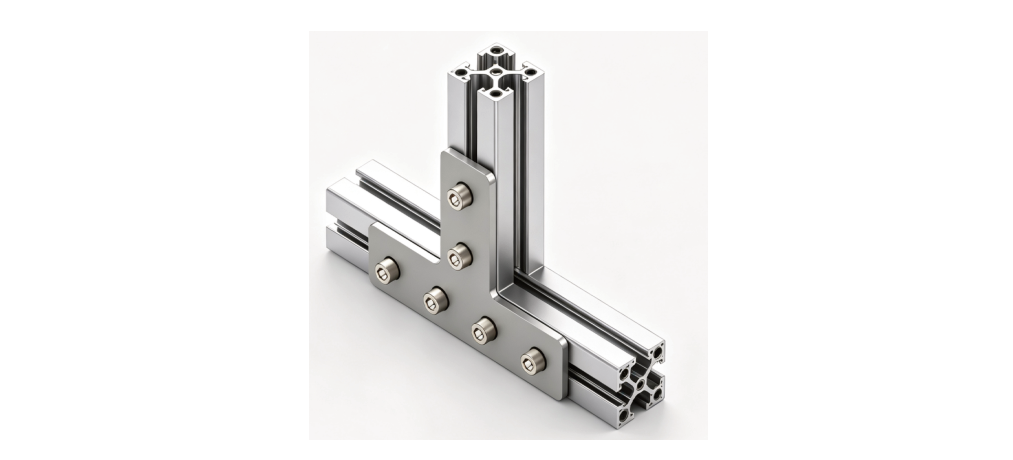

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JSFP-T2550 | JFP-T25100 | JFP-T40120 |
|---|---|---|---|
| A (mm) | 25 | 25 | 40 |
| B (mm) | 50 | 100 | 120 |
| C (mm) | 25 | 25 | 90 |
| D (mm) | — | 25 | — |
| E (mm) | — | 25 | — |
| F (mm) | 25 | 25 | 40 |
| G (mm) | 12.5 | 12.5 | 15 |
| H (mm) | 75 | 75 | 110 |
| T (mm) | 3 | 3 | 3 |
| PEP2510 | ✓ | ✓ | — |
| PEP2518 | ✓ | ✓ | — |
| PEP2525 | ✓ | ✓ | — |
| PEP5025 | ✓ | ✓ | — |
| PEP4040 | — | — | ✓ |
| 螺丝 | JTC-M5L12*4 | JTC-M5L12*6 | JTC-M5L12*4 |
| 双齿平垫 | JTS-M5*4 | JTS-M5*6 | JTS-M5*4 |
| T 型螺母 | JTN-M5P25*2 | JTN-M5P25*3 | JTN-M5P40*1 / JTN-M5P90*1 |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
