气动剪刀与水口剪切组件
AP / AE / AJ 树脂剪切刀头
AP / AJ / AJL 树脂剪切刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
刀头 AP — 尺寸
| 型号 | a (mm) | b (mm) | c(°) | d (mm) | e (mm) | f (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|---|
| N3AP | 24 | 7 | 15 | 11.5 | 4 | 10.5 | 64 | 35 | 特殊合金钢 | GT-N3 / NS3 / NR3 |
| N5AP | 24 | 7 | 15 | 11.5 | 4 | 10.5 | 64 | 40 | 特殊合金钢 | GT-N5 / NS5 / NR5 |
| N7AP | 27 | 9 | 30 | 11.5 | 4 | 14.5 | 81 | 80 | 特殊合金钢 | GT-N7 / NS7 / NR7 |
| N10AP | 27 | 9 | 30 | 11.5 | 5 | 14.5 | 91 | 85 | 特殊合金钢 | GT-N10 |
| N10LAP | 35 | 12 | 15 | 16 | 5 | 15 | 89 | 120 | 特殊合金钢 | GT-NS10L / NR10L |
| N12AP | 35 | 12 | 15 | 16 | 5 | 15 | 105 | 135 | 特殊合金钢 | GT-N12 |
| N20AP | 35 | 12 | 15 | 16 | 11 | 15 | 95 | 125 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N30AP | 66 | 17 | 15 | 38 | 16 | 24 | 150 | 380 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
刀头 AE — 尺寸
| 型号 | a (mm) | b (mm) | f×g (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| N3AE | 20 | 7 | 6×11 | 7 | 3.5 | 60 | 35 | 特殊合金钢 | GT-N3 / NS3 / NR3 |
| N5AE | 20 | 7 | 6×6.6 | 7 | 3.5 | 60 | 40 | 特殊合金钢 | GT-N5 / NS5 / NR5 |
| N7AE | 26 | 9 | 8×14.8 | 9 | 4 | 80 | 85 | 特殊合金钢 | GT-N7 / NS7 / NR7 |
| N20AE | 28 | 12 | 10×15.5 | 12 | 8 | 88 | 135 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N30AE | 45 | 17 | 13×28 | 17 | 12 | 129 | 395 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
刀头 AJ — 尺寸
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NW10AJ | 30 | 9 | 6 | 14 | 5 | 85 | 76 | 特殊合金钢 | GT-NWR10 / NWS10 |
| N20AJ | 35 | 12 | 8 | 18 | 11 | 95 | 125 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N20AJB | 35 | 12 | 8 | 18 | 11 | 95 | 125 | 烧结合金 | GT-NS20 / NR20 / N20 / NB20 |
| NW20AJ | 40 | 12 | 6 | 21.5 | 8 | 100 | 142 | 特殊合金钢 | GT-NWR20 / NWS20 |
| N30AJ | 52 | 17 | 8 | 28 | 11 | 136 | 370 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
| NW30AJ | 55 | 17 | 8 | 29.5 | 11 | 140 | 368 | 特殊合金钢 | GT-NWR30 / NWS30 |
工程资料

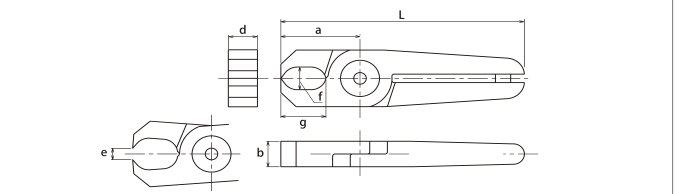

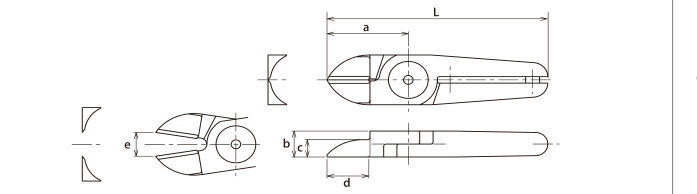

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
