GT-NKH20 加热气动剪刀
GT-NKH20 加热气动剪刀。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
加热剪刀性能
| 型号 | 亚克力剪切尺寸 (mm) | 最高刀刃温度 (°C) | 单次耗气量 (cm³) | 活塞行程 (mm) | 重量 (g) |
|---|---|---|---|---|---|
| GT-NKH20XL-25 / GT-NKH20XR-25 | 10 × 1.5 | 180 | 60 | 10 | 690 |
| GT-NKH20A-25 / GT-NKH20AR-25 | 10 × 1.5 | 180 | 60 | 10 | 720 |
气压 0.6 MPa；气管内径 4 mm。XL/XR 重量不含加热器与传感器。需另配液压控制器。
刀头参数
| 适配本体 | 材质 | 开口 (mm) | 有效切割长度 (mm) | 重量 (g) |
|---|---|---|---|---|
| GT-NKH20XL-25 / GT-NKH20XR-25 | Special alloy steel | 10 | 20 | 125 |
| GT-NKH20A-25 / GT-NKH20AR-25 | Special alloy steel | 10 | 19 | 125 |
加热与液压选配
| 部件 | 规格 |
|---|---|
| Heater | HTL-28.5-6.25-300L 80W1H; 80 W / 100 V; cable 300 mm; 13 g |
| Thermocouple | SNO-300L-H; type K; cable 300 mm; 7 g |
| Recommended temperature | 140 °C |
| Hydro-converter | KOGANEI AHC 32×50 |
| Working fluid | Petroleum hydraulic oil or turbine oil with antifoaming additive; VG22–100 |
| Temperature controller | DTC-001 |
工程资料

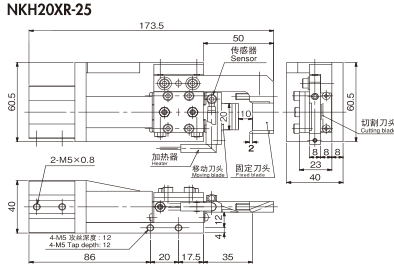

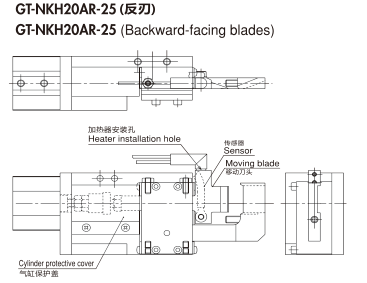

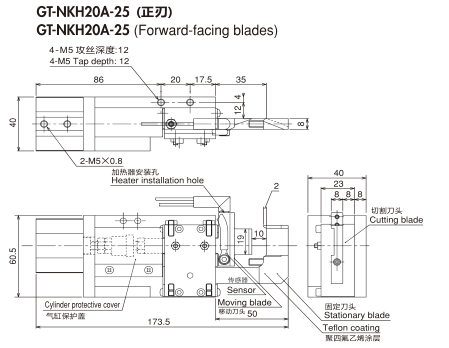

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
