气动剪刀与水口剪切组件
GT-NR 圆形气剪与安装件
GT-NR 圆形气剪与安装件。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
圆形剪刀参数
| 型号 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | 铜 Ø (mm) | 钢 Ø (mm) | A (mm) | ØB (mm) | C (mm) | D | E (mm) | F (mm) | G (mm) | 单次耗气量 (cm³) | 压力 (MPa) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GT-NR3 | 2.0 | — | 1.0 | 0.5 | 110 | 23 | 17 | M3 depth 8 | 7 | 14 | 7 | 45 | 0.4–0.5 | 70 |
| GT-NR5 | 2.0 | — | 1.0 | 0.5 | 94 | 30 | 20 | M4 depth 10 | 7 | 17 | 7 | 64 | 0.4–0.5 | 110 |
| GT-NR7 | 3.0 | 2.0 | 1.6 | 1.0 | 113 | 34 | 20 | M4 depth 10 | 9 | 17 | 7 | 116 | 0.4–0.5 | 150 |
| GT-NR10L | 4.0 | 2.6 | 1.8 | 1.2 | 113 | 36 | 24 | M4 depth 10 | 12 | 20 | 7 | 116 | 0.4–0.6 | 215 |
| GT-NR20 | 7.0 | 5.0 | 2.6 | 2.0 | 129 | 45 | 30 | M5 depth 12 | 12 | 23 | 9.5 | 230 | 0.5–0.6 | 280 |
| GT-NR30 | 10.0 | 6.5 | 3.3 | 2.8 | 165 | 56 | 40 | M6 depth 12 | 17 | 30 | 10.5 | 584 | 0.5–0.6 | 505 |
| GT-NR50 | 12.0 | 6.5 | 5.5 | 4.5 | 222 | 75 | 50 | M8 depth 12 | 25.2 | 43 | 15 | 1170 | 0.5–0.6 | 1190 |
Rc1/8 接口；气管内径 5 mm。不含刀头与附件。
可调固定架
| 型号 | E (mm) | F (mm) | ØG (mm) | H (mm) | 重量 (g) |
|---|---|---|---|---|---|
| NR10LST | 102 | 52 | 36 | 84 | 335 |
| NR20ST | 110 | 60 | 45 | 92 | 385 |
| NR30ST | 130 | 80 | 56 | 112 | 535 |
| NR50ST | 150 | 100 | 75 | 132 | 835 |
安装角度可调：0–60°。
增压器
| 型号 | 适配本体 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | 铜 Ø (mm) | 钢 Ø (mm) | A (mm) | ØB (mm) | 单次耗气量 (cm³) | 压力 (MPa) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| P-10L | NS10L / NR10L / N12 | 5.0 | 4.0 | 2.6 | 1.6 | 71 | 36 | 223 | ≤0.5 | 115 |
| P-20 | N20 / NS20 / NR20 | 8.0 | 6.0 | 3.0 | 2.2 | 87 | 45 | 508 | ≤0.5 | 215 |
| P-30 | N30 / NS30 / NR30 | 13.0 | 7.0 | 4.8 | 4.0 | 92 | 56 | 956 | ≤0.5 | 330 |
| P-50 | N50 / NR50 | — | — | 6.5 | 5.5 | 133 | 75 | 2670 | ≤0.5 | 840 |
尺寸与重量为增压器单体数值，剪切能力适用于组合安装后的配置。
工程资料

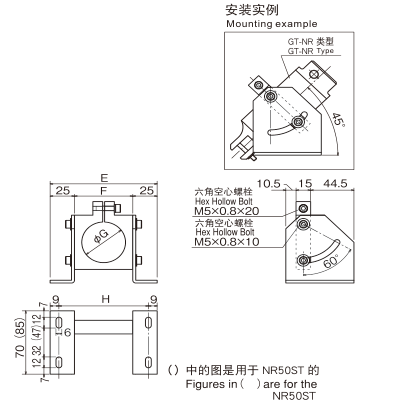

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
