气动剪刀与水口剪切组件
GT-NWR / NWS / NB 双动作气动剪刀
GT-NWR / NWS / NB 双动作气动剪刀。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
复动式剪刀
| 型号 | 铜 Ø (mm) | 钢 Ø (mm) | ABS Ø (mm) | 单次耗气量 (cm³) | 作用力 (N) | 压力 (MPa) | A (mm) | B (mm) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| GT-NWR10 | 1.8 | 1.2 | 4.0 | 116 | 588 | 0.4–0.5 | 146 | Ø36 | 280 |
| GT-NWR20 | 2.6 | 2.0 | 6.5 | 230 | 1372 | 0.5–0.6 | 165 | Ø45 | 523 |
| GT-NWR30 | 3.3 | 2.8 | 9.5 | 584 | 2744 | 0.5–0.6 | 230.5 | Ø56 | 980 |
| GT-NWS1 | 1.0 | 0.5 | 2.0 | 45 | 294 | 0.4–0.5 | 95 | 23 × 20 | 116 |
| GT-NWS10 | 1.8 | 1.2 | 4.0 | 116 | 588 | 0.4–0.5 | 146 | 36 × 36 | 356 |
| GT-NWS20 | 2.6 | 2.0 | 6.5 | 230 | 1372 | 0.5–0.6 | 165 | 45 × 45 | 610 |
| GT-NWS30 | 3.3 | 2.8 | 9.5 | 584 | 2744 | 0.5–0.6 | 230.5 | 56 × 56 | 1115 |
支架滑动剪刀
| 型号 | A (mm) | B (mm) | C (mm) | 方向 | 行程 (mm) | 重量 (g) |
|---|---|---|---|---|---|---|
| GT-NB20 (5-OSHI) | 22 | 12 | 26 | Push | 0–5 | 755 |
| GT-NB20 (5-HIKU) | 22 | 12 | 26 | Pull | 0–5 | 755 |
| GT-NB20 (10-OSHI) | 27 | 12 | 26 | Push | 0–10 | 755 |
| GT-NB20 (10-HIKU) | 27 | 12 | 26 | Pull | 0–10 | 755 |
| GT-NB30 (10-HIKU) | 28.5 | 17 | 36 | Pull | 0–10 | 1420 |
| GT-NB20LW-10TM | 28.5 | 12 | 26 | Pull | 0–10 | 795 |
| GT-NB30LW-10TM | 29.5 | 17 | 36 | Pull | 0–10 | 1315 |
| GT-NB20LW-10SM | 28.5 | 12 | 26 | Push | 0–10 | 795 |
| GT-NB30LW-10SM | 29.5 | 17 | 36 | Push | 0–10 | 1325 |
工程资料
工程图纸

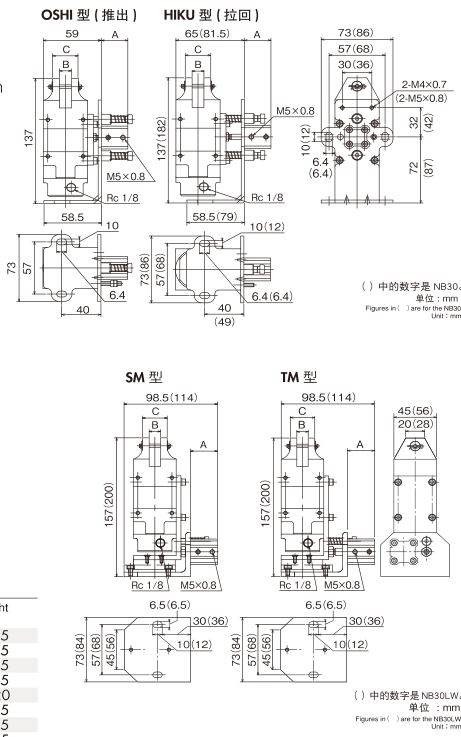

查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
