气动剪刀与水口剪切组件
GT-NY-S / GT-NF 双动作滑动气动剪刀
GT-NY-S / GT-NF 双动作滑动气动剪刀。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
GT-NY-S — 性能
| 型号 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | 铜 Ø (mm) | 钢 Ø (mm) | 单次耗气量 (cm³) | 重量 (g) | 压力 (MPa) | 滑动 | 行程 (mm) | 气管接口 |
|---|---|---|---|---|---|---|---|---|---|---|
| GT-NY10S | 3.5 | 2.3 | — | — | 68 | 300 | 0.4–0.5 | 复动式 | 0–3.5 | Tube fitting: ID 2.5 / OD 4 mm |
| GT-NY25S | 5 | 3.4 | — | — | 184 | 695 | 0.5–0.6 | 复动式 | 0–5 | Tube fitting: ID 4 / OD 6 mm |
GT-NY-S — 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GT-NY10S | 8.8 | 84.5 | 38 | 30 | 20 | 32 | 55 | 6 | M4 | 5 | 24 | 1.6 | 7.5 | 6.25 | 15.5 |
| GT-NY25S | 12.5 | 106.5 | 47 | 40 | 30 | 47 | 72 | 9 | M5 | 2 | 31 | 2.5 | 10.5 | 7 | 20.5 |
刀头尺寸按标准 AJ 刀头标示，刀头单独选购。
GT-NF — 性能
| 型号 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | 铜 Ø (mm) | 钢 Ø (mm) | 单次耗气量 (cm³) | 重量 (g) | 压力 (MPa) | 滑动 | 行程 (mm) | 气管接口 |
|---|---|---|---|---|---|---|---|---|---|---|
| GT-NF05 | 3 | 2 | 1.6 | 1 | 43 | 101 | 0.4–0.5 | 固定式 | — | Hose nipple: ID 2.5 / OD 4 mm |
| GT-NF10 | 3.5 | 2.3 | 1.7 | 1.1 | 63 | 143 | 0.4–0.5 | 固定式 | — | Hose nipple: ID 2.5 / OD 4 mm |
| GT-NF15 | 4 | 2.6 | 1.8 | 1.2 | 128 | 219 | 0.4–0.5 | 固定式 | — | Hose nipple: ID 2.5 / OD 4 mm |
GT-NF — 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GT-NF05 | 8.6 | 59.9 | 21.9 | 17 | 18 | 23 | 39.5 | 4 | M3 | 3 | 22 | 1.6 | 8.4 | 6.25 | 16.4 |
| GT-NF10 | 8.8 | 65.1 | 23.1 | 20 | 22 | 28 | 43.5 | 6 | M3.5 | 5 | 24 | 1.6 | 7.4 | 6.25 | 15.4 |
| GT-NF15 | 10.2 | 73 | 25 | 25 | 26 | 33 | 48.5 | 8 | M4 | 5 | 27 | 2 | 7.4 | 6.25 | 16.4 |
刀头尺寸按标准 AJ 刀头标示，刀头单独选购。
工程资料

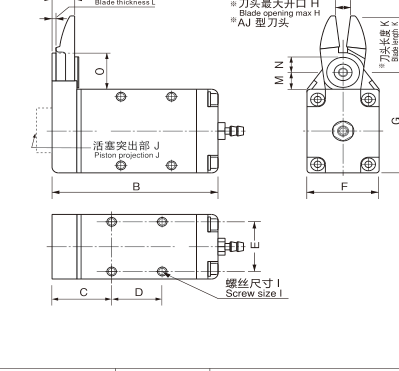

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
