机器人快换装置
AQC-26 自动机器人快换装置
采用气动钢球锁紧结构，配有主盘与工具盘接口。下方可查看尺寸图及适配模块。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
性能与接口
| 参数 | 数值 |
|---|---|
| 主盘侧型号 | AQC-26M |
| 工具侧型号 | AQC-26T |
| 额定负载 | 26 kg |
| 0.5 MPa 时锁紧力 | 2400 N |
| 静态力矩 X/Y | 62 N·m |
| 静态力矩 Z | 85 N·m |
| 外形尺寸 | 85 mm |
| 连接厚度 | 57 mm |
| 重复定位精度 | ±0.015 mm |
| 工作气压 | 0.4–0.7 MPa |
| 锁紧机构 | 钢珠锁紧 |
| 本体材质 | 铝合金 |
| 锁紧机构材质 | 合金钢 |
| 环境温度 | 0–80 °C |
| 环境湿度 | 0–95% |
| 主盘侧重量 | 0.8 kg |
| 工具侧重量 | 0.4 kg |
| 气路通道 | 16 × M5 |
| 最大耐压 | 0.8 MPa |
| 最大允许角偏移 | ±1° |
| 机器人安装接口 | ISO 9409-1-50-4-M6 |
适配模块
| 模块 | 安装侧 | 配置参数 | 模块重量 | 安装面 | 接头 / 线缆 | 接头重量 |
|---|---|---|---|---|---|---|
 AQC-EM2-15M | 主盘侧 | 2.5 A × 15 芯; DC 24 V | 125.7 g | A / B | SCDB15-3T-1M-M | 125.7 g |
 AQC-EM2-15T | 工具侧 | 2.5 A × 15 芯; DC 24 V | 123.7 g | A / B | SCDB15-3T-1M-T | 123.7 g |
 AQC-EM-15-1M-M | 主盘侧 | 2.5 A × 9 芯; DC 24 V | 152 g | A / B | — | — |
 AQC-EM-15-3M-T | 工具侧 | 2.5 A × 9 芯; DC 24 V | 158 g | A / B | — | — |
 AQC-EM-9M | 主盘侧 | 2.5 A × 9 芯; DC 24 V | 31.5 g | A / B | SCDB9-3T-1MR | 135 g |
 AQC-EM-9T | 工具侧 | 2.5 A × 9 芯; DC 24 V | 31 g | A / B | SCDB9-3T-1MG | 135 g |
 AQC-EM-08-5M-M | 主盘侧 | 24 A × 8 芯; DC 380 V | 468 g | A / B | 5 米机器人柔性线缆 | — |
 AQC-EM-08-1M-T | 工具侧 | 24 A × 8 芯; DC 380 V | 487 g | A / B | 1 米机器人柔性线缆 | — |
 AQC-HFM-02-5M-M | 主盘侧 | 5 A / 1.4 kV 电流与信号 | 138 g | A / B | 5 米高频连接线缆 | — |
 AQC-HFM-02-1M-T | 工具侧 | 5 A / 1.4 kV 电流与信号 | 122 g | A / B | 5 米机器人柔性线缆（原文） | — |
 AQC-BM-RJ45-10M-06M | 主盘侧 | 3 A × 6 芯，电流 / 信号；RJ45 百兆网口 | 135 g | A / B | 5 米机器人柔性线缆 | — |
 AQC-BM-RJ45-1M-06T | 工具侧 | 3 A × 6 芯，电流 / 信号；RJ45 百兆网口 | 119 g | A / B | 1 米机器人柔性线缆 | — |
 AQC-SM-I06-C11-5M-M | 主盘侧 | 10 A × 6 芯电源 / 10 芯编码器 | 142 g | A / B | 5 米机器人柔性线缆 | — |
 AQC-SM-I06-C11-1M-T | 工具侧 | 10 A × 6 芯电源 / 10 芯编码器 | 126 g | A / B | 1 米机器人柔性线缆 | — |
工程资料

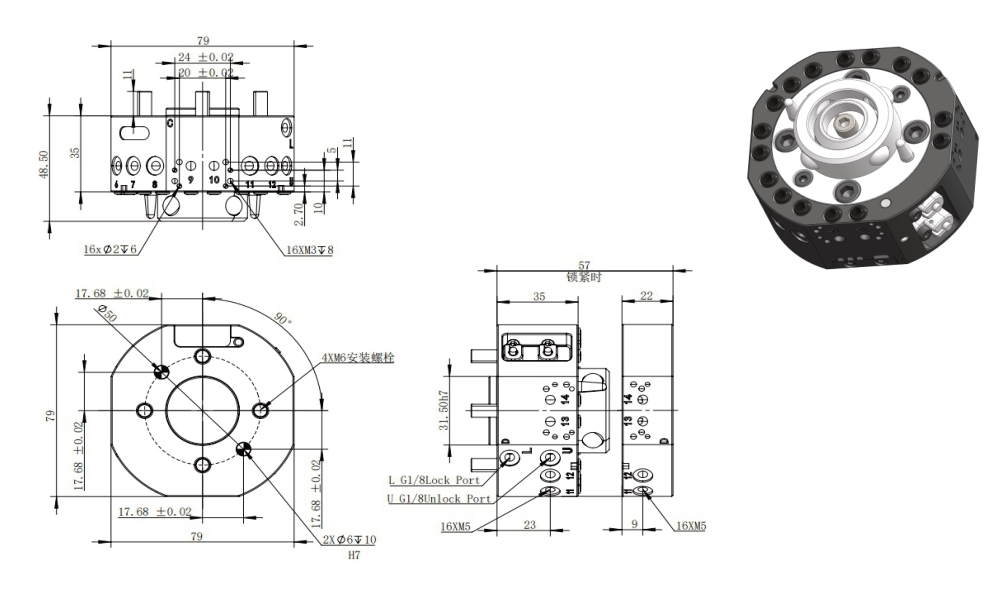

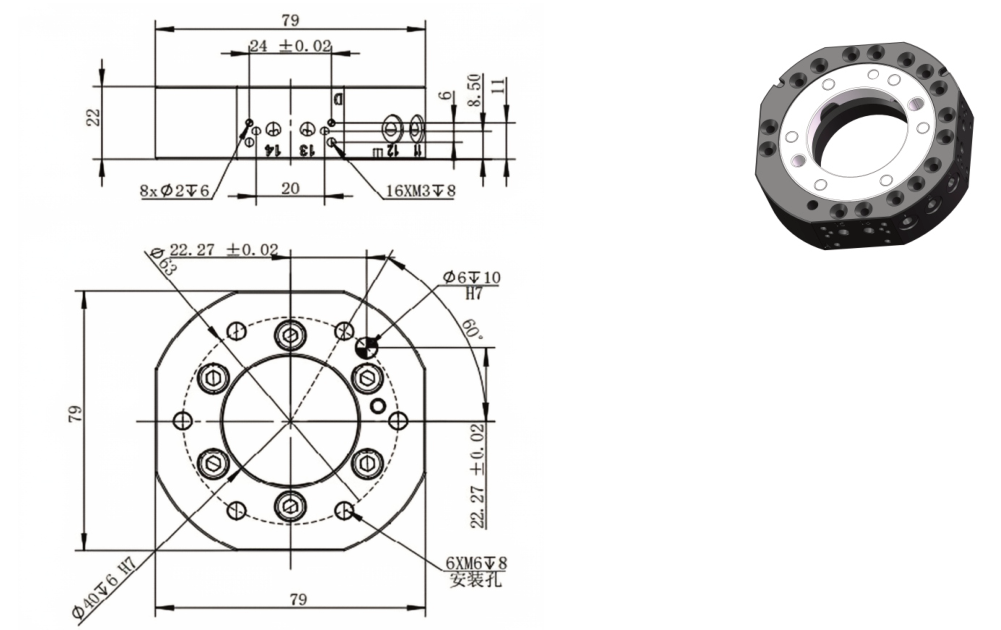

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
