机器人快换装置
JQA 方形自动快换
JQA 方形自动快换。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
自动快换参数
| 型号 | 安装侧 | 负载 | 重量 |
|---|---|---|---|
| JQA-S10R | 机器人侧 | 10 kg | 466 g |
| JQA-S10G | 夹具侧 | 10 kg | 230 g |
安装与气路接口
| 接口 | 规格 |
|---|---|
| 机器人安装孔 | 4 × Ø6.6 mm; Ø11 mm counterbore, depth 8.5 mm |
| 夹具安装孔 | 4 × M6 |
| 锁紧 / 松开气口 | Ø4 mm |
| 气路接头 | APB-M5-Ø6 / APB-M5-Ø4 |
工程资料

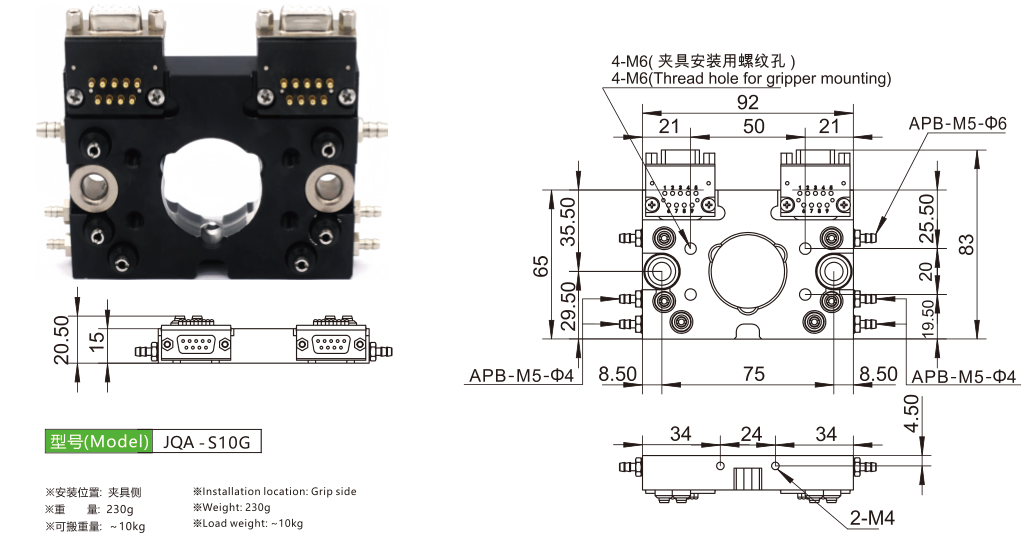

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
