机器人快换装置
MQC-150 圆形手动快换
为末端工具配置提供更大规格的连接。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
产品参数
| 参数 | 数值 |
|---|---|
| 型号 | MQC-150 |
| 介质 | 已过滤压缩空气 |
| 压力范围 | 5–6 bar |
| 温度范围 | 5–60 °C |
| 机器人侧快换 | QC-R150K |
| 机器人侧重量 | 1159 g |
| 治具侧快换 | QC-G150 |
| 治具侧重量 | 837 g |
| 垂直拉力 F（配置参数） | 1000 N |
| 旋转扭矩 Mt | 250 N·m |
| 翻转扭矩 Mb | 150 N·m |
| 建议负载 | 35 kg |
| 精度（单位待确认） | ±0.05 |
| 颜色 | 黑色 |
| 直通气孔：数量 × 尺寸 | 10 × G1/4 |
待确认的配置数值
| 字段 | 配置参数 | 另一配置数值 |
|---|---|---|
| 垂直拉力 F | 1000 N | 3500 N |
| 机器人侧型号 | QC-R150K | MQC-R150K |
| 治具侧型号 | QC-G150 | MQC-G150 |
拉力与订货编码存在不同版本，选型前需确认。
工程资料

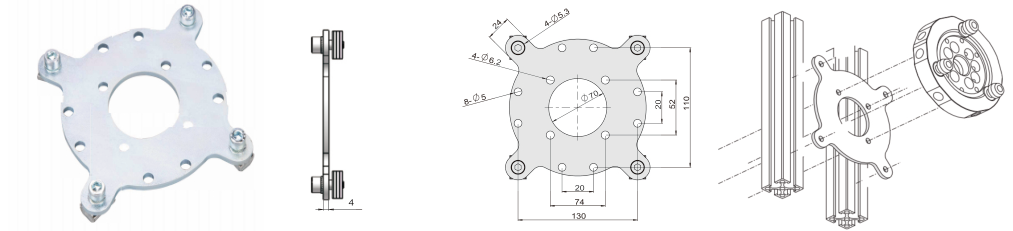

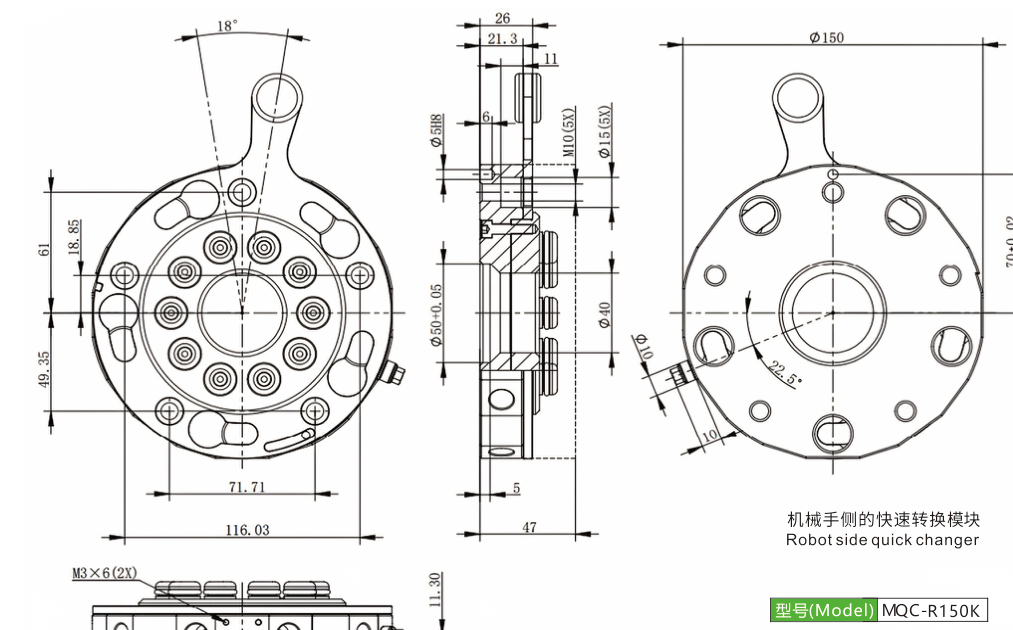

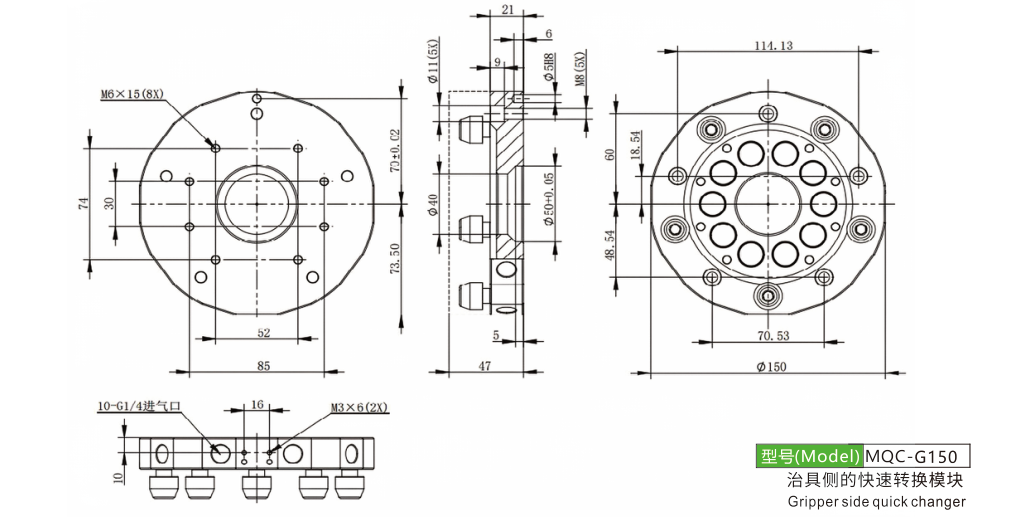

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
