注塑自动化水口夹具
JSP 缓冲支架
JSP 缓冲支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

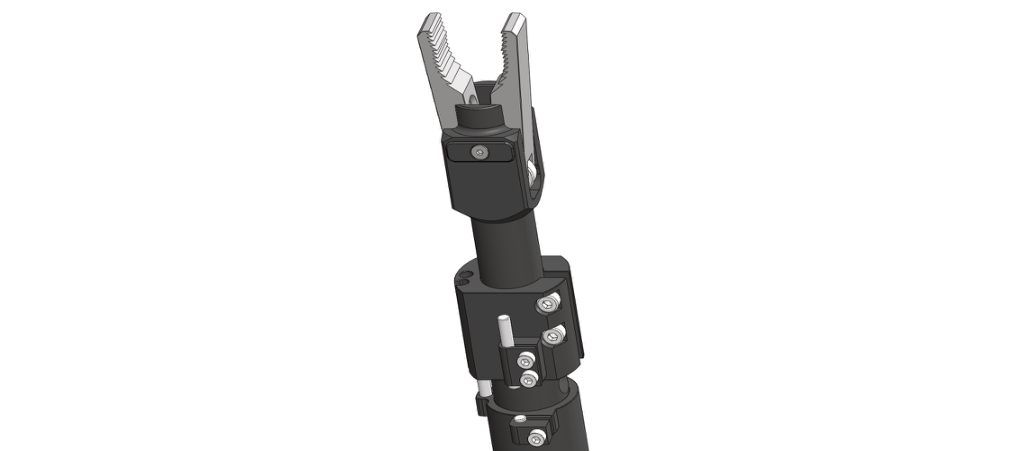

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | L | K | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JSP20-14 | 14 | 31 | 20 | 20 | 30 | 10 | 13 | 25 | 77.5 | 28 | 15 | 57 |
| JSP20-20 | 20 | 33 | 23 | 20 | 30 | 10 | 13 | 25 | 77.5 | 28 | 15 | 65 |
| JSP30-30 | 30 | 43 | 33 | 30 | 30 | 18 | 22 | 25 | 77.5 | 28 | 15 | 108 |
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
