JSE / JSET 带弯臂吸盘悬件
JSE / JSET 带弯臂吸盘悬件。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

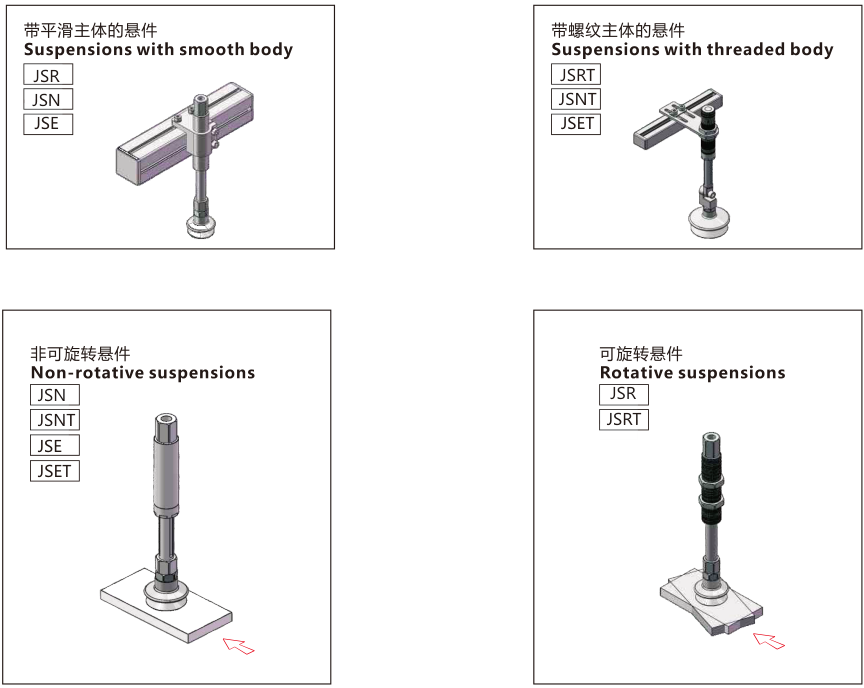

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| JSE1011-M5 | M5 | M5 | Ø10 | 20 | 8 | 22 | 8 | 53 | 11 | 12 |
| JSE1021-M5 | M5 | M5 | Ø10 | 20 | 8 | 41 | 8 | 81 | 21 | 16 |
| JSE1421-G18 | G1/8 | G1/8 | Ø14 | 32 | 14 | 40 | 14 | 93 | 21 | 45 |
| JSE1436-G18 | G1/8 | G1/8 | Ø14 | 32 | 14 | 60 | 14 | 128 | 36 | 48 |
| JSE2026-G18 | G1/8 | G1/8 | Ø20 | 35 | 14 | 50 | 14 | 111 | 26 | 70 |
| JSE2051-G18 | G1/8 | G1/8 | Ø20 | 35 | 14 | 84 | 14 | 169.5 | 51 | 105 |
尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| JSET1011-M5 | M5 | M5 | M10*1 | 20 | 8 | 22 | 8 | 53 | 11 | 15 |
| JSET1021-M5 | M5 | M5 | M10*1 | 20 | 8 | 41 | 8 | 81 | 21 | 24 |
| JSET1421-G18 | G1/8 | G1/8 | M14*1 | 32 | 14 | 40 | 14 | 93 | 21 | 57 |
| JSET1621-G18 | G1/8 | G1/8 | M16*1 | 32 | 14 | 40 | 14 | 93 | 21 | 64 |
| JSET1436-G18 | G1/8 | G1/8 | M14*1 | 32 | 14 | 60 | 14 | 128 | 36 | 80 |
| JSET1636-G18 | G1/8 | G1/8 | M16*1 | 32 | 14 | 60 | 14 | 128 | 36 | 85 |
| JSET2026-G18 | G1/8 | G1/8 | M20*1 | 35 | 14 | 50 | 14 | 111 | 26 | 88 |
| JSET2051-G18 | G1/8 | G1/8 | M20*1 | 35 | 14 | 84 | 14 | 169.5 | 51 | 125 |
工程资料
工程图纸

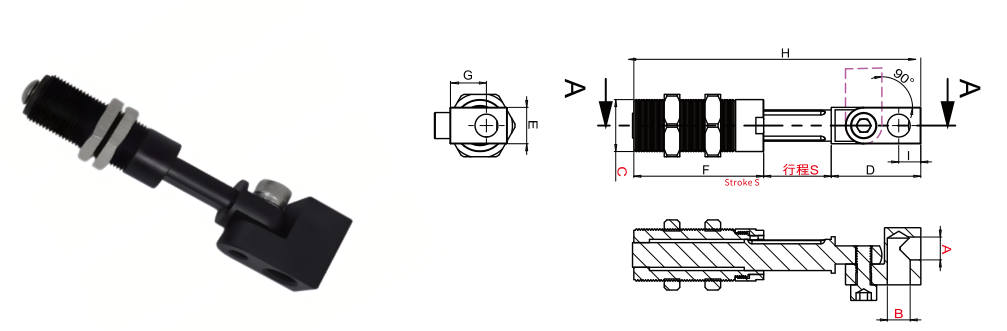

查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
