EOAT 框架连接组件
JFP SERIES 直型型材连接板
为末端工具总成搭建模块化结构基础。

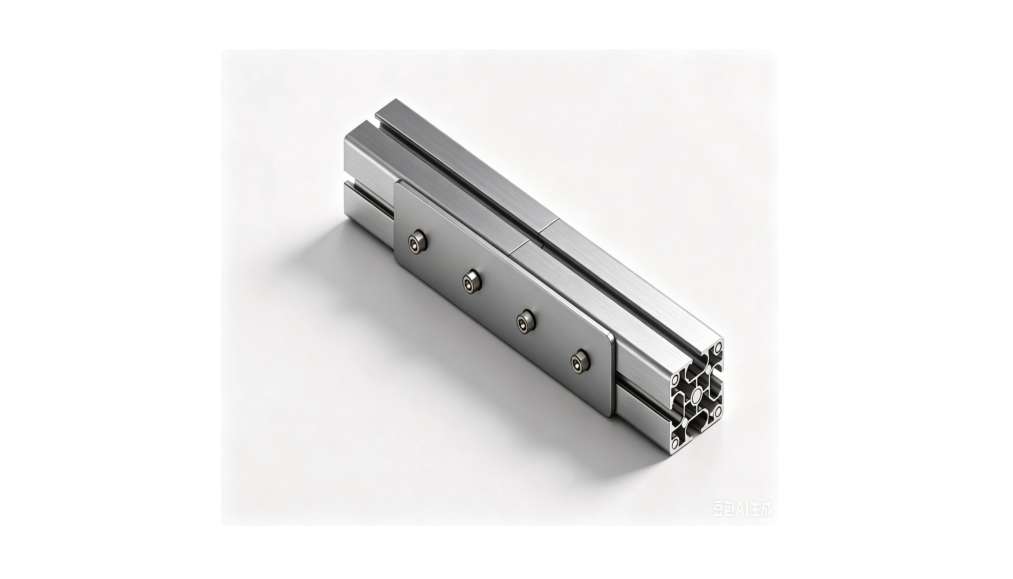

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格

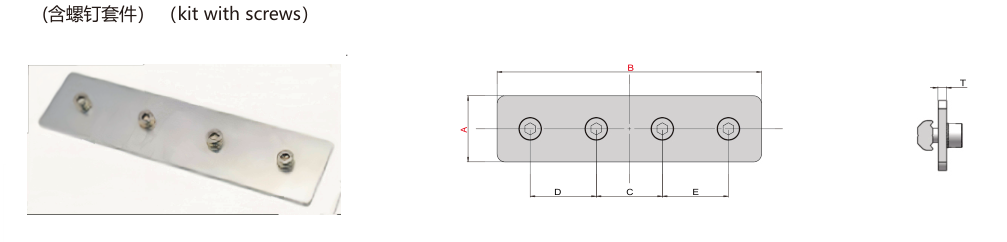

直型型材连接板尺寸
| 参数 | JFP-S2550 | JFP-S25100 | JFP-S40160 |
|---|---|---|---|
| A (mm) | 25 | 25 | 40 |
| B (mm) | 50 | 100 | 160 |
| C (mm) | 25 | 25 | 40 |
| D (mm) | — | 25 | 40 |
| E (mm) | — | 25 | 40 |
| T (mm) | 3 | 3 | 3 |
型材兼容性
| 型材 | JFP-S2550 | JFP-S25100 | JFP-S40160 |
|---|---|---|---|
| PEP2510 | ✓ | ✓ | — |
| PEP2518 | ✓ | ✓ | — |
| PEP2525 | ✓ | ✓ | — |
| PEP5025 | ✓ | ✓ | — |
| PEP4040 | — | — | ✓ |
螺钉套件与重量
| 组件 | JFP-S2550 | JFP-S25100 | JFP-S40160 |
|---|---|---|---|
| 螺丝 | JTC-M5L12 × 2 | JTC-M5L12 × 4 | JTC-M5L12 × 4 |
| 双齿平垫 | JTS-M5 × 2 | JTS-M5 × 4 | JTS-M5 × 4 |
| T 型螺母 | JTN-M5 × 2 | JTN-M5P25 × 2 | JTN-M5P40 × 2 |
| 总重量 | 45 g | 95 g | 195 g |
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
