EOAT 安装支架与夹腿
JEA 弯臂
JEA 弯臂。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

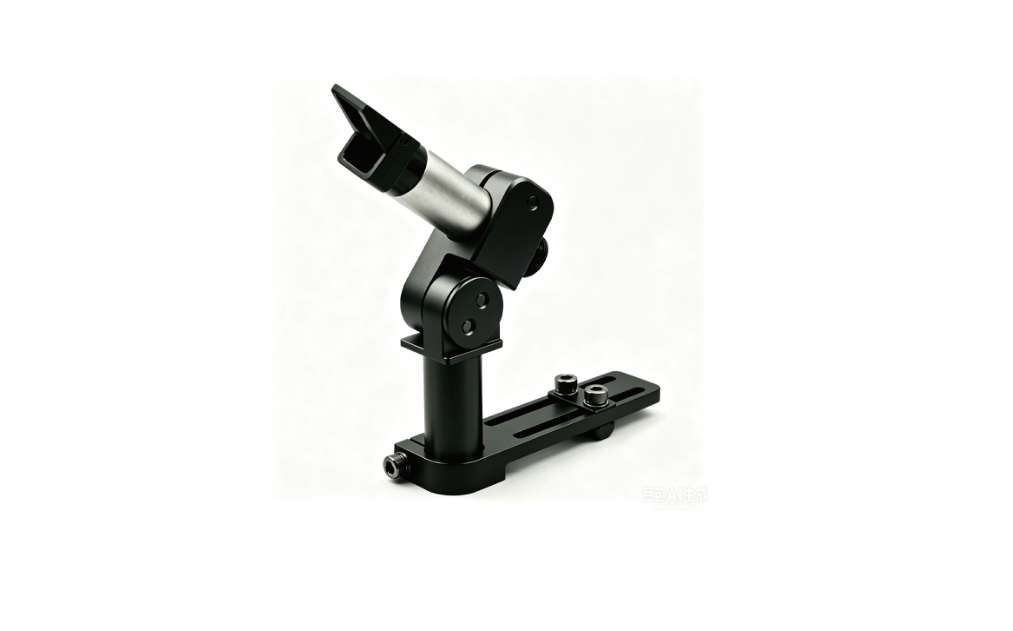

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | 重量 |
|---|---|---|---|---|---|---|---|---|
| JEA-1010L60 | Ø10 | Ø10 | 60 | 10 | 13 | 93 | 12.5 | 20g |
| JEA-1212L60 | Ø12 | Ø12 | 60 | 12 | 15 | 98 | 14.5 | 22g |
| JEA-1414L40 | Ø14 | Ø14 | 40 | 14 | 16 | 82 | 16.5 | 32g |
| JEA-1414L80 | Ø14 | Ø14 | 80 | 14 | 16 | 122 | 16.5 | 42g |
| JEA-1414L120 | Ø14 | Ø14 | 120 | 14 | 16 | 162 | 16.5 | 50g |
| JEA-2020L50 | Ø20 | Ø20 | 50 | 20 | 19 | 104 | 22.5 | 70g |
| JEA-2020L100 | Ø20 | Ø20 | 100 | 20 | 19 | 154 | 22.5 | 90g |
| JEA-2020L150 | Ø20 | Ø20 | 150 | 20 | 19 | 204 | 22.5 | 120g |
| JEA-3030L80 | Ø30 | Ø30 | 80 | 30 | 27 | 160 | 34.8 | 235g |
| JEA-3030L140 | Ø30 | Ø30 | 140 | 30 | 27 | 220 | 34.8 | 300g |
| JEA-3030L200 | Ø30 | Ø30 | 200 | 30 | 27 | 280 | 34.8 | 360g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
