EOAT 安装支架与夹腿
JMBA SERIES 十字型材连接件
连接框架与组件，灵活配置安装位置。

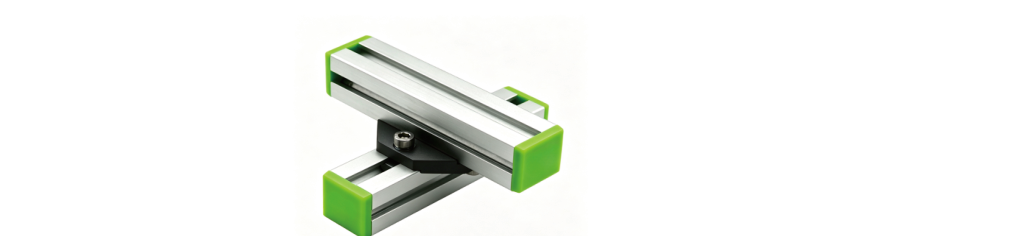

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格

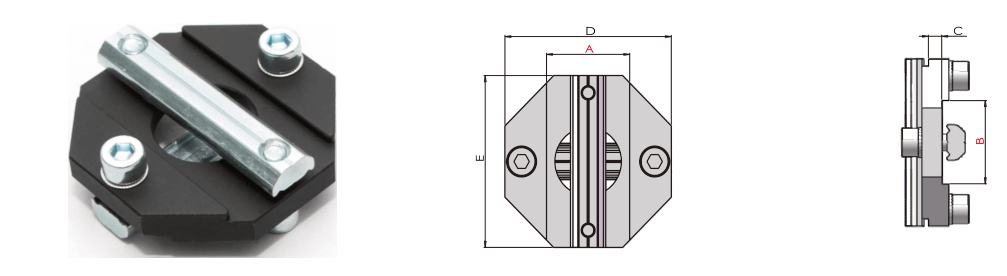

十字型材连接件尺寸
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|
| JMBA-1818 | 18 | 18 | 2 | 38 | 38 |
| JMBA-1825 | 18 | 25 | 4 | 38 | 45 |
| JMBA-2020 | 20 | 20 | 4 | 50 | 50 |
| JMBA-2525 | 25 | 25 | 4 | 50 | 50 |
| JMBA-3030 | 30 | 30 | 4 | 50 | 50 |
| JMBA-5050 | 50 | 50 | 4 | 70 | 70 |
| JMBA-2550 | 25 | 50 | 4 | 70 | 70 |
| JMBA-4040 | 40 | 40 | 4 | 60 | 60 |
| JMBA-8080 | 80 | 80 | 4 | 100 | 100 |
| JMBA-4080 | 40 | 80 | 4 | 60 | 100 |
| JMBA-2580 | 25 | 80 | 4 | 45 | 100 |
| JMBA-2540 | 25 | 40 | 4 | 45 | 60 |
| JMBA-3025 | 30 | 25 | 4 | 50 | 50 |
型材兼容性
| 型号 | JEP-1818 | JEP-2510 | JEP-2518 | JEP-2525 | JEP-5025 | JEP-4040 | JEP-3030 |
|---|---|---|---|---|---|---|---|
| JMBA-1818 | ✓ | — | — | — | — | — | — |
| JMBA-1825 | ✓ | — | ✓ | ✓ | ✓ | — | — |
| JMBA-2020 | — | — | — | — | — | — | — |
| JMBA-2525 | — | ✓ | ✓ | ✓ | ✓ | — | — |
| JMBA-3030 | — | — | — | — | — | — | ✓ |
| JMBA-5050 | — | — | — | — | ✓ | — | — |
| JMBA-2550 | — | ✓ | ✓ | ✓ | ✓ | — | — |
| JMBA-4040 | — | — | — | — | — | ✓ | — |
| JMBA-8080 | — | — | — | — | — | — | — |
| JMBA-4080 | — | — | — | — | — | ✓ | — |
| JMBA-2580 | — | — | ✓ | ✓ | ✓ | — | — |
| JMBA-2540 | — | ✓ | ✓ | ✓ | ✓ | ✓ | — |
| JMBA-3025 | — | ✓ | — | — | — | — | — |
未标注的组合需确认兼容性。
选配螺钉套件与重量
| 型号 | 螺丝 | 双齿平垫 | T 型螺母 | 总重量 |
|---|---|---|---|---|
| JMBA-1818 | JTC-M5L12 × 4 | JTS-M5 × 4 | JTN-M5P28 × 2 | 46 g |
| JMBA-1825 | JTC-M5L14 × 4 | JTS-M5 × 4 | JTN-M5P28 × 1; PTN-M5P35 × 1 | 60 g |
| JMBA-2020 | JTC-M5L14 × 4 | JTS-M5 × 4 | JTN-M5P40 × 2 | 75 g |
| JMBA-2525 | JTC-M5L14 × 4 | JTS-M5 × 4 | JTN-M5P40 × 2 | 75 g |
| JMBA-3030 | JTC-M5L14 × 4 | JTS-M5 × 4 | JTN-M5P40 × 2 | 74 g |
| JMBA-5050 | JTC-M5L14 × 8 | JTS-M5 × 8 | JTN-M5P60 × 4 | 170 g |
| JMBA-2550 | JTC-M5L14 × 6 | JTS-M5 × 6 | JTN-M5P60 × 3 | 155 g |
| JMBA-4040 | JTC-M5L16 × 4 | JTS-M5 × 4 | JTN-M5P50 × 2 | 85 g |
| JMBA-8080 | JTC-M5L16 × 8 | JTS-M5 × 8 | JTN-M5P90 × 4 | 255 g |
| JMBA-4080 | JTC-M5L16 × 6 | JTS-M5 × 6 | JTN-M5P50 × 2; PTN-M5P90 × 1 | 175 g |
| JMBA-2580 | JTC-M5L14 × 2; M5L16 × 4 | JTS-M5 × 6 | JTN-M5P35 × 2; PTN-M5P90 × 1 | 140 g |
| JMBA-2540 | JTC-M5L14 × 2; M5L16 × 2 | JTS-M5 × 4 | JTN-M5P35 × 1; PTN-M5P50 × 1 | 48 g |
| JMBA-3025 | JTC-M5L14 × 4 | JTS-M5 × 4 | JTN-M5P40 × 2 | 47 g |
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
