EOAT 安装支架与夹腿
JMBD3 型材角支架
JMBD3 型材角支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

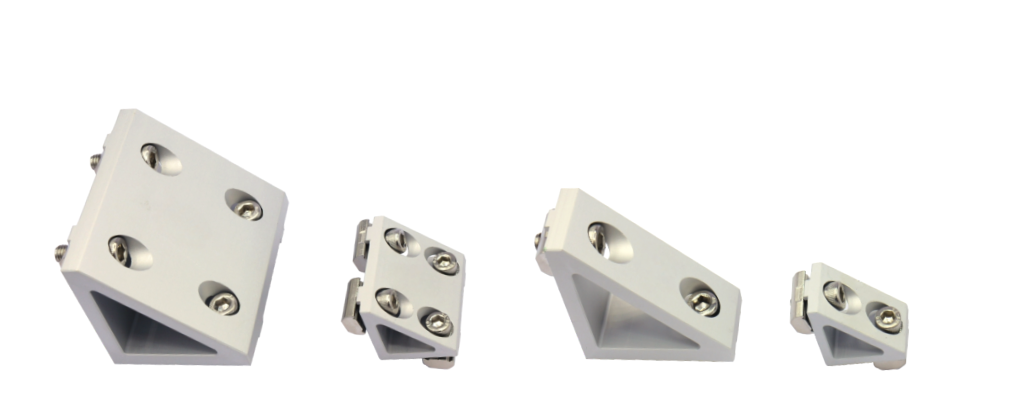

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JMBD3-2525 | JMBD3-2550 | JMBD3-4040 | JMBD3-4080 |
|---|---|---|---|---|
| A (mm) | 28 | 28 | 50 | 50 |
| B (mm) | 18 | 40 | 22 | 70 |
| C (mm) | — | 25 | — | 40 |
| D (mm) | Ø5.2 | Ø5.2 | Ø6.2 | Ø6.2 |
| E (mm) | 9 | 7.5 | 11 | 15 |
| T (mm) | 3.2 | 3.2 | 6.2 | 6.2 |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
