JMBE6 固定支架
JMBE6 固定支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

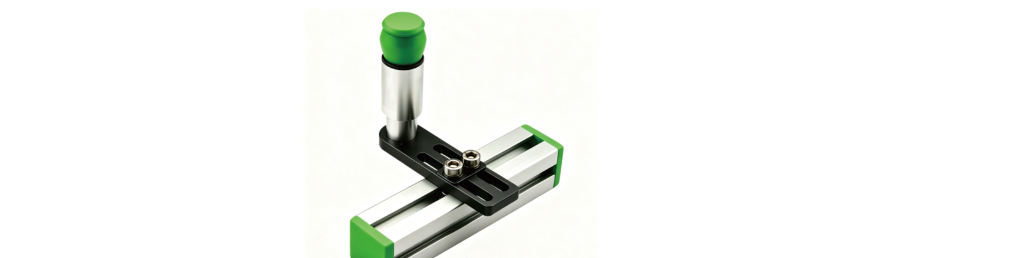

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | M (mm) | N (mm) | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JMBE6-1040 | Ø10.5 | 40 | 100 | 30 | 42.5 | 3 | 20 | 38 | 15 | Ø5.2 | 60g |
| JMBE6-1240 | Ø12.5 | 40 | 100 | 30 | 42.5 | 3 | 20 | 38 | 15 | Ø5.2 | 60g |
| JMBE6-1440 | Ø14.5 | 40 | 100 | 30 | 40.5 | 3 | 24 | 38 | 15 | Ø5.2 | 60g |
| JMBE6-1640 | Ø16.5 | 40 | 100 | 30 | 37.5 | 3 | 30 | — | 15 | Ø5.2 | 65g |
| JMBE6-2040 | Ø20.5 | 40 | 100 | 30 | 37.5 | 3 | 30 | — | 15 | Ø5.2 | 60g |
| JMBE6-2240 | Ø22.5 | 40 | 100 | 30 | 35 | 5 | 35 | — | 15 | Ø5.2 | 105g |
| JMBE6-2540 | Ø25.5 | 40 | 100 | 30 | 35 | 5 | 35 | — | 15 | Ø5.2 | 100g |
| JMBE6-1028 | Ø10.5 | 28 | 65 | 30 | 15.5 | 3 | — | — | 15 | Ø5.2 | 45g |
| JMBE6-1228 | Ø12.5 | 28 | 65 | 30 | 15.5 | 3 | — | — | 15 | Ø5.2 | 45g |
| JMBE6-1428 | Ø14.5 | 28 | 65 | 30 | 15.5 | 3 | — | — | 15 | Ø5.2 | 45g |
| JMBE6-1628 | Ø16.5 | 28 | 65 | 30 | 15.5 | 3 | — | — | 15 | Ø5.2 | 45g |
| JMBE6-2028 | Ø20.5 | 28 | 65 | 30 | 15.5 | 3 | — | — | 15 | Ø5.2 | 40g |
| JMBE6-2228 | Ø22.5 | 28 | 70 | 30 | 18 | 5 | 35 | — | 15 | Ø5.2 | 75g |
| JMBE6-2528 | Ø25.5 | 28 | 70 | 30 | 18 | 5 | 35 | — | 15 | Ø5.2 | 70g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
选配螺钉套件
| 适配型号 | 螺丝 | 双齿平垫 | T 型螺母 | 双孔平垫 |
|---|---|---|---|---|
| JMBE6-1040 / 1240 / 1440 / 1640 / 2040 / 1028 / 1228 / 1428 / 1628 / 2028 | JTC-M5L12 ×2 | JTS-M5 ×2 | JTN-M5P15 ×1 | JTD-M5P15 ×1 |
| JMBE6-2240 / 2540 / 2228 / 2528 | JTC-M5L14 ×2 | JTS-M5 ×2 | JTN-M5P15 ×1 | JTD-M5P15 ×1 |
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
