JMBE7 / JMB 气缸支架与汇流排
JMBE7 / JMB 气缸支架与汇流排。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | A | B | C | D | E | F | 重量 |
|---|---|---|---|---|---|---|---|
| JMBE7-0856 | Ø8 | 56 | 10 | 25 | 90 | 6.5 | 40g |
| JMBE7-1256 | Ø12 | 56 | 10 | 25 | 95 | 6.5 | 43g |
| JMBE7-2056 | Ø20 | 56 | 10 | 25 | 105 | 6.5 | 47g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。

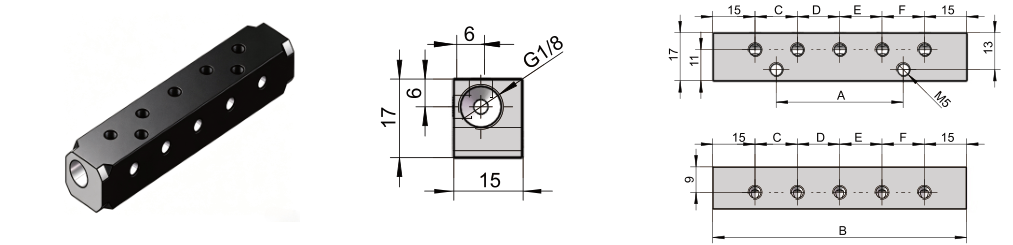

尺寸与安装参数
| 型号 | A | B | C | D | E | F | 重量 |
|---|---|---|---|---|---|---|---|
| JMB-10M5-02G1:8 | 45 | 90 | 15 | 15 | 15 | 15 | 51g |
| JMB-08M5-02G1:8 | 30 | 75 | 15 | 15 | 15 | — | 42g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。

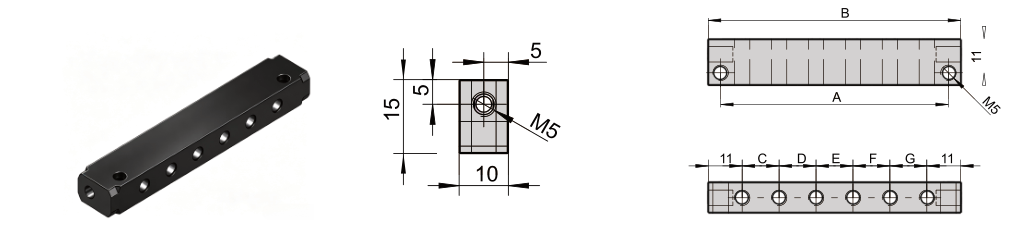

尺寸与安装参数
| 型号 | A | B | C | D | E | F | G | 重量 |
|---|---|---|---|---|---|---|---|---|
| JMB-06M5 | 26 | 34 | 12 | — | — | — | — | 10g |
| JMB-08M5 | 38 | 46 | 12 | 12 | — | — | — | 14g |
| JMB-10M5 | 50 | 58 | 12 | 12 | 12 | — | — | 18g |
| JMB-14M5 | 74 | 82 | 12 | 12 | 12 | 12 | 12 | 26g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
