NR-D / NS-D 气动剪刀本体
NR-D / NS-D 气动剪刀本体。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
NR-D 性能与尺寸
| 型号 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | 铜 Ø (mm) | 钢 Ø (mm) | A (mm) | B (mm) | C (mm) | D | 单次耗气量 (cm³) | 压力 (MPa) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NR20-D | 7 | 5 | 2.6 | 2.0 | 129 | 45 | 30 | M5 depth 12 | 230 | 0.5–0.6 | 280 |
| NR30-D | 10 | 6.5 | 3.3 | 2.8 | 165 | 56 | 40 | M6 depth 12 | 584 | 0.5–0.6 | 505 |
Rc1/8 接口；气管内径 5 mm。进气口位置可旋转 180°。尺寸与重量不含附件。
NS-D 性能与尺寸
| 型号 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | 铜 Ø (mm) | 钢 Ø (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E | F (mm) | G | H (mm) | I (mm) | 单次耗气量 (cm³) | 压力 (MPa) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NS20-D | 7 | 5 | 2.6 | 2.0 | 129 | 45 | 40 | 36 | M5 depth 12 | 30 | M4 depth 7 | 19 | 24 | 230 | 0.5–0.6 | 370 |
| NS30-D | 10 | 6.5 | 3.3 | 2.8 | 170 | 56 | 60 | 46 | M6 depth 10 | 40 | M5 depth 10 | 20 | 30 | 584 | 0.5–0.6 | 685 |
Rc1/8 接口；气管内径 5 mm。进气口位置可旋转 180°。尺寸与重量不含附件。
工程资料

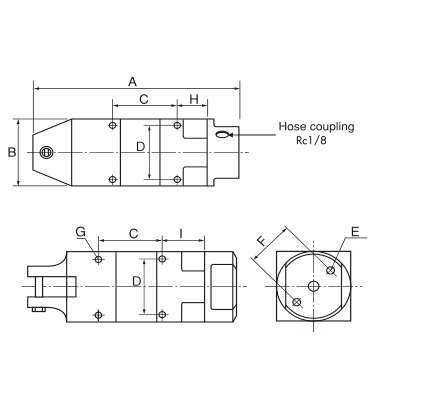

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
